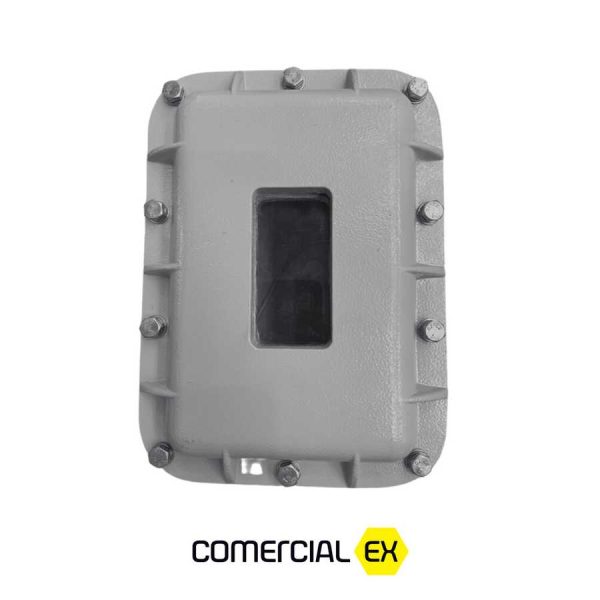

CAIXA À PROVA DE EXPLOSÃO COM VISOR

A Caixa à Prova de Explosão com Visor da Comercial Ex é ideal para uso em áreas classificadas com atmosferas explosivas, atendendo às Zonas 1, 2, 21 e 22. Nossas caixas Ex são projetadas para ligação, passagem e derivação, proporcionando a blindagem eficaz de disjuntores, chaves faca, chaves magnéticas, chaves rotativas, interruptores, fusíveis, lâmpadas piloto, botões push-button, entre outros elementos. Com resistência a danos mecânicos e proteção contra propagação de explosões, essas caixas possibilitam uma montagem homogênea e estética, seja em painéis blindados ou em instalações isoladas.

Características da Caixa à Prova de Explosão com Visor:

• Material Resistente: Fabricada em alumínio fundido, a caixa é composta por corpo e tampa que formam uma junta flangeada para maior segurança.
• Design de Alta Proteção: Possui material leve, antimagnético e anti-centelhante, ideal para áreas classificadas.
• Dimensões Customizadas: Projetada para atender às necessidades de derivações em instalações industriais.
• Fixação Segura: Parafusos em aço inoxidável com cabeça sextavada para uma fixação robusta da tampa.
• Terminal de Aterramento Externo: Compatível com cabos de até 6 mm² / 25 mm².
• Visor de Vidro Opcional: Sob encomenda, pode ser fabricada com visor de vidro de dimensões 80 x 80 mm ou com diâmetro de 130 mm.

Instruções de Montagem e Furação:

• Parafusos de fixação em aço inox
• Terminal de aterramento
• Orelhas de fixação
• Estrutura robusta com corpo e tampa em alumínio
• Placa de montagem integrada para suportar componentes internos

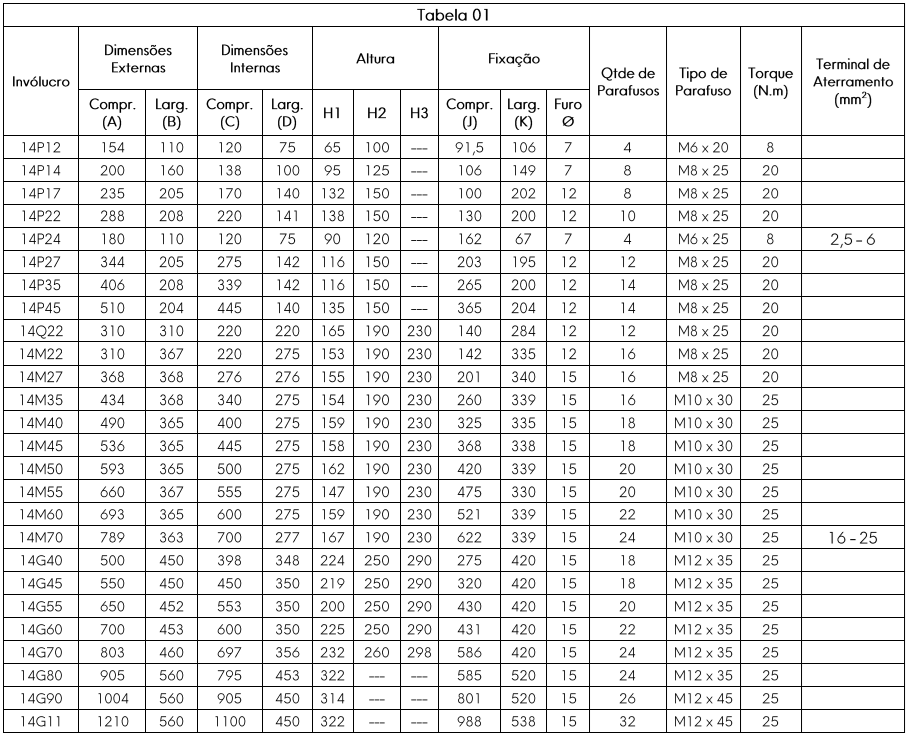

Dimensões:

Padrões de furação:

Obs. indicar a posição dos furos no ato de pedido.

Desenhos:

1. Parafusos de fixação em aço inox.
2. Terminal de aterramento.
3. Orelhas de Fixação.
4. Corpo.
5. Tampa.
6. Placa de montagem.

Normalmente as caixas são fornecidas com tampa plana. A pedido, podem ser fornecidas com tampa média ou alta.

• H1 = Tampa Plana (padrão).
• H2 = Tampa Média.
• H3 = Tampa Alta.

• As caixas 14M/35 e maiores são fornecidas com dobradiça que permite a remoção da tampa com maior facilidade.

Instruções Importantes:

• O certificado é destinado exclusivamente para caixas sem equipamentos na tampa ou com pequenos visores. Para caixas com botões ou outros dispositivos, consulte nossas opções para painéis.
• Qualquer modificação no projeto ou uso de materiais diferentes dos especificados sem a autorização da Comercial Ex invalida o certificado.

Especificações de Segurança e Certificações:

• Marcações de Segurança:
  • Ex db IIB+H2 Gb
  • Ex tb IIIC Db
• Grau de Proteção: IP66W, resistente a poeira e umidade
• Certificação: TUV 16.1483 U
• Classificação de Zonas e Grupos: Adequado para Zonas 1, 2, 21 e 22, incluindo Grupos IIA, IIB+H2, IIIA, IIIB e IIIC.
• Faixa de Temperatura Ambiente: -20°C a +40°C

A Caixa à Prova de Explosão com Visor combina segurança e durabilidade em um design robusto, ideal para áreas classificadas com atmosferas explosivas. Fabricada com materiais de alta resistência, como alumínio fundido e parafusos de aço inox, esta caixa é projetada para suportar condições extremas e garantir a proteção dos componentes elétricos e mecânicos contra explosões. Com certificações de segurança rigorosas e acabamentos que evitam a propagação de chamas e centelhas, é a escolha confiável para empresas que priorizam a segurança e a confiabilidade em instalações industriais.
