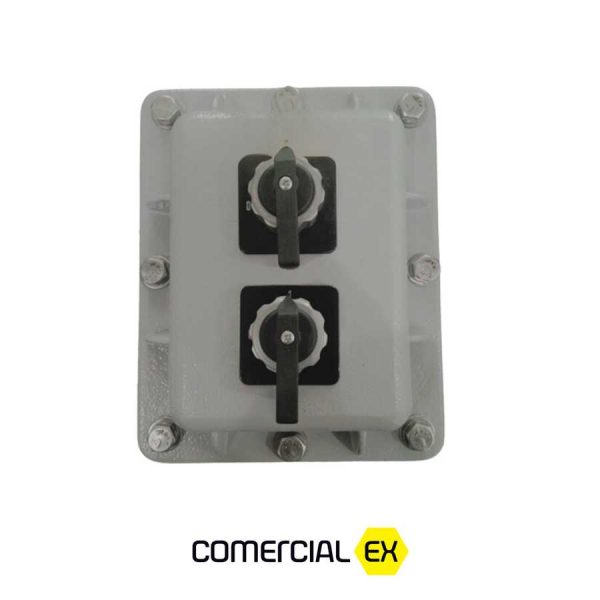

PAINEL À PROVA DE EXPLOSÃO COM CHAVES COMUTADORAS

O Painel à Prova de Explosão com Chaves Comutadoras é ideal para áreas classificadas com atmosferas explosivas nas Zonas 1, 2, 21 e 22. Este painel robusto e confiável é pré-fabricado e certificado para aplicações industriais de alto risco, contendo duas chaves comutadoras à prova de explosão, garantindo segurança e funcionalidade.

Características do Painel Blindado:

• Material: Fabricado em liga de alumínio de alta resistência mecânica com baixos teores de cobre, o que assegura durabilidade e resistência em ambientes severos.
• Tampa: Tampa baixa fixada com parafusos de aço inoxidável com cabeça sextavada, proporcionando uma estrutura robusta e confiável.
• Revestimento de Alta Qualidade: Epóxi resistente a ações químicas, impactos mecânicos e exposição solar, na cor cinza Munsell N 6.5; a placa de montagem é na cor laranja para fácil identificação.
• Terminal de Aterramento Externo: Para cabos de até 6 mm², garantindo um aterramento seguro e eficiente.
• Fixação Segura: O painel é fixado com quatro parafusos, adaptados ao tamanho da caixa ou conforme as especificações do projeto.

Dimensões:

Instruções para Instalação Mecânica:

• Proteção Contra Corrosão: As juntas à prova de explosão devem estar engraxadas para garantir vedação adequada e proteção contra corrosão.
• Preservação das Juntas: Juntas flangeadas ou roscadas devem permanecer sem pintura; superfícies usinadas precisam ser preservadas, livres de arranhões ou danos.
• Grau de Proteção IP: Verifique o grau de proteção IP do painel para garantir sua compatibilidade com o local de instalação.
• Acessórios Certificados: Utilize conexões e prensa-cabos certificados, de acordo com o tipo de proteção e EPL do produto, em conformidade com a ABNT NBR IEC 60079-14.
• Vedação das Entradas Roscadas: Entradas roscadas não utilizadas devem ser vedadas com bujões do mesmo material e tipo de proteção do painel.

Especificações Elétricas e Instalação:

• Conferência das Características Elétricas: Consulte os desenhos aprovados e a plaqueta do equipamento para confirmar as especificações antes da instalação.
• Conexão ao Sistema de Aterramento: Os terminais de aterramento interno e externo devem ser conectados ao sistema de aterramento da edificação, conforme a norma ABNT NBR 5410.
• Prensa-Cabo: Aperte o prensa-cabo com a ferramenta adequada para evitar danos ao cabo ou à vedação; o aperto excessivo pode comprometer a proteção contra atmosferas explosivas.
• Instalação com Unidade Seladora e Eletroduto: Utilize cabos singelos ou multipolares conforme necessário, em conformidade com a ABNT NBR IEC 60079-14.

Orientações para Montagem e Teste:

1. Selagem do Eletroduto: Use a unidade seladora após a passagem dos condutores e a conexão ao painel.
2. Aperto Cruzado dos Parafusos: Recoloque e aperte os parafusos da tampa de forma cruzada e com o torque especificado para vedação total.
3. Ensaios Pré-Operacionais: Realize os testes recomendados de acordo com as normas nacionais antes de colocar o painel em funcionamento.

Marcação e Normas de Conformidade:

• Marcação:
  • Ex db IIB T6…T3 Gb IP66W
  • Ex tb IIIC T80 °C…T200 °C Db IP66W
• Normas:
  • ABNT NBR IEC 60079-0:2020
  • ABNT NBR IEC 60079-1:2016
  • ABNT NBR IEC 60079-31:2022

O Painel à Prova de Explosão com Chaves Comutadoras da Comercial Ex oferece proteção e confiabilidade em áreas classificadas com atmosferas explosivas. Fabricado com altos padrões de qualidade e certificado para máxima segurança, é a solução ideal para operações industriais em ambientes de risco.
