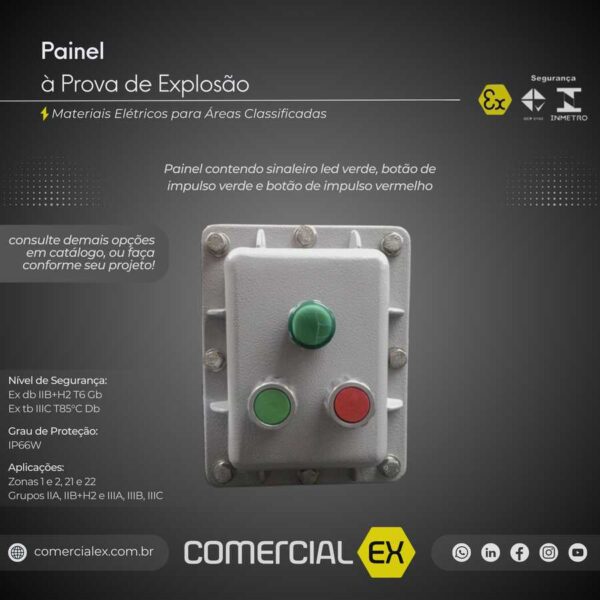

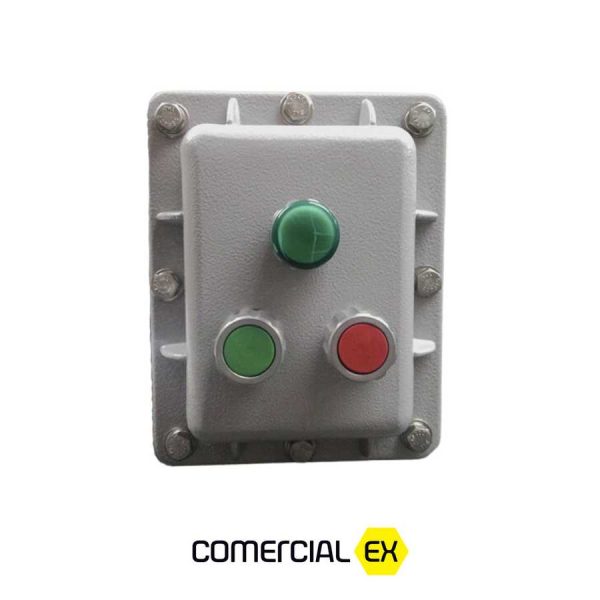

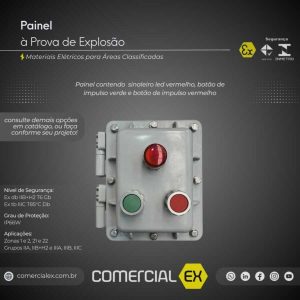

PAINEL À PROVA DE EXPLOSÃO COM SINALEIRO VERDE, BOTÃO DE IMPULSO VERDE E BOTÃO DE IMPULSO VERMELHO

O Painel à Prova de Explosão com Sinaleiro Verde, Botão de Impulso Verde e Botão de Impulso Vermelho é desenvolvido para uso seguro em áreas classificadas com atmosferas explosivas, abrangendo as Zonas 1, 2, 21 e 22. Este painel blindado é pré-fabricado e certificado, oferecendo uma solução confiável para ambientes industriais de alto risco.

Características do Painel Blindado:

• Material Resistente: Fabricado em liga de alumínio de alta resistência mecânica e baixos teores de cobre, proporcionando durabilidade e segurança.
• Tampa Segura: Tampa baixa fixada com parafusos de aço inoxidável com cabeça sextavada, garantindo estabilidade e vedação eficaz.
• Revestimento de Alta Qualidade: Epóxi resistente a produtos químicos, impactos mecânicos e exposição solar, na cor cinza Munsell N 6.5, com placa de montagem em cor laranja para fácil identificação.
• Terminal de Aterramento Externo: Adequado para cabos de até 6 mm², assegurando uma conexão de aterramento segura.
• Fixação do Painel: Fixado com quatro parafusos, ajustado conforme o tamanho da caixa ou especificações do projeto.

Dimensões:

Instruções de Instalação Mecânica:

• Proteção Contra Corrosão: As juntas à prova de explosão devem estar engraxadas para garantir vedação adequada e proteção contra corrosão.
• Preservação das Juntas: Juntas flangeadas ou roscadas não devem ser pintadas; superfícies usinadas devem ser protegidas contra danos.
• Verificação do Grau de Proteção IP: Assegure-se de que o grau de proteção IP é compatível com a área de instalação.
• Conexões e Prensa-Cabos Certificados: Utilize acessórios e prensa-cabos certificados para áreas classificadas, conforme ABNT NBR IEC 60079-14.
• Vedação das Entradas Roscadas: Entradas roscadas não utilizadas devem ser vedadas com bujões do mesmo material, assegurando o tipo de proteção e EPL adequados.

Instalação Elétrica e Segurança:

• Verificação das Especificações Elétricas: Consulte os desenhos aprovados e a plaqueta do equipamento para confirmar as especificações antes da instalação.
• Conexão ao Sistema de Aterramento: Os terminais de aterramento interno e externo devem ser conectados ao sistema de aterramento da edificação, conforme ABNT NBR 5410.
• Uso do Prensa-Cabo: Utilize uma ferramenta adequada para apertar o prensa-cabo sem danificar o cabo ou a vedação; aperto excessivo pode comprometer a proteção contra atmosferas explosivas.
• Instalação com Unidade Seladora e Eletroduto: Para máxima segurança, utilize cabos singelos ou multipolares, conforme especificado pela ABNT NBR IEC 60079-14.

Orientações para Montagem e Testes:

1. Selagem do Eletroduto: Após passar e conectar os condutores, sele a unidade seladora.
2. Ajuste Cruzado dos Parafusos da Tampa: Aperte os parafusos de forma cruzada, seguindo o torque especificado na tabela 01, garantindo vedação segura.
3. Ensaios Pré-Operacionais: Realize os testes obrigatórios conforme as normas nacionais antes de colocar o painel em operação.

Marcação e Normas de Conformidade:

• Marcação:
  • Ex db IIB T6…T3 Gb IP66W
  • Ex tb IIIC T80 °C…T200 °C Db IP66W
  • CPEx 23.1244 X
• Normas de Conformidade:
  • ABNT NBR IEC 60079-0:2020
  • ABNT NBR IEC 60079-1:2016
  • ABNT NBR IEC 60079-31:2022

O Painel à Prova de Explosão com Sinaleiro Verde, Botão de Impulso Verde e Botão de Impulso Vermelho da Comercial Ex é a solução ideal para áreas classificadas com atmosferas explosivas. Fabricado com altos padrões de segurança e certificação, esse painel é confiável para aplicações industriais de risco elevado.
