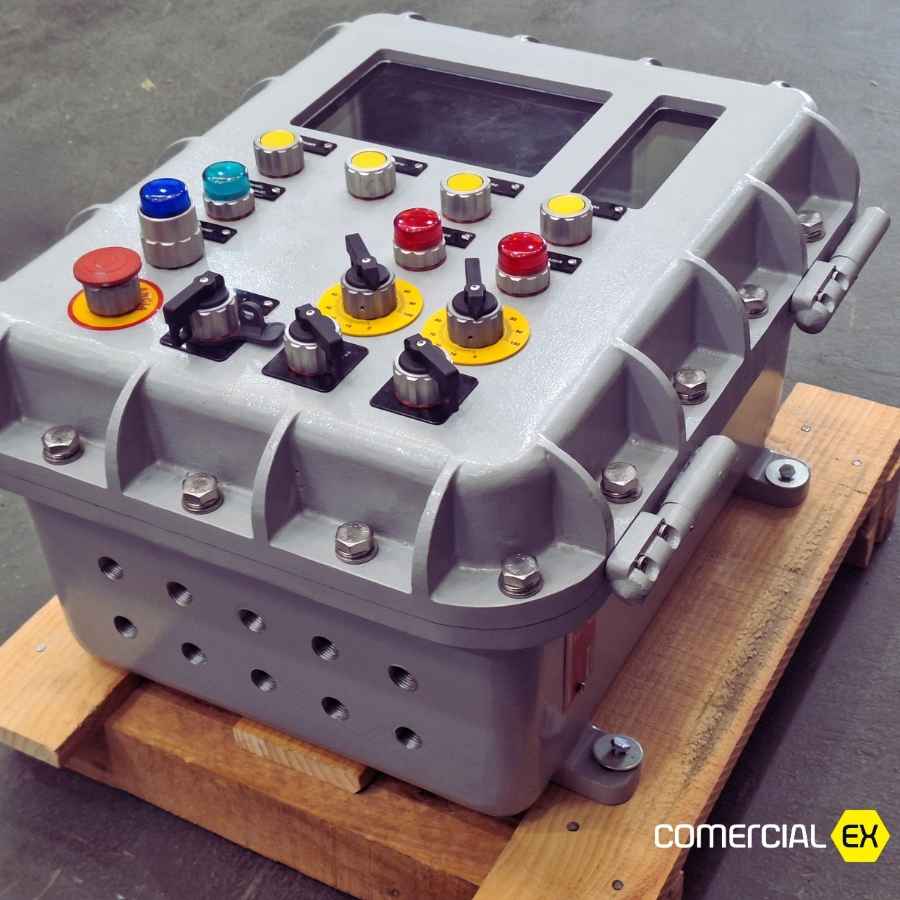

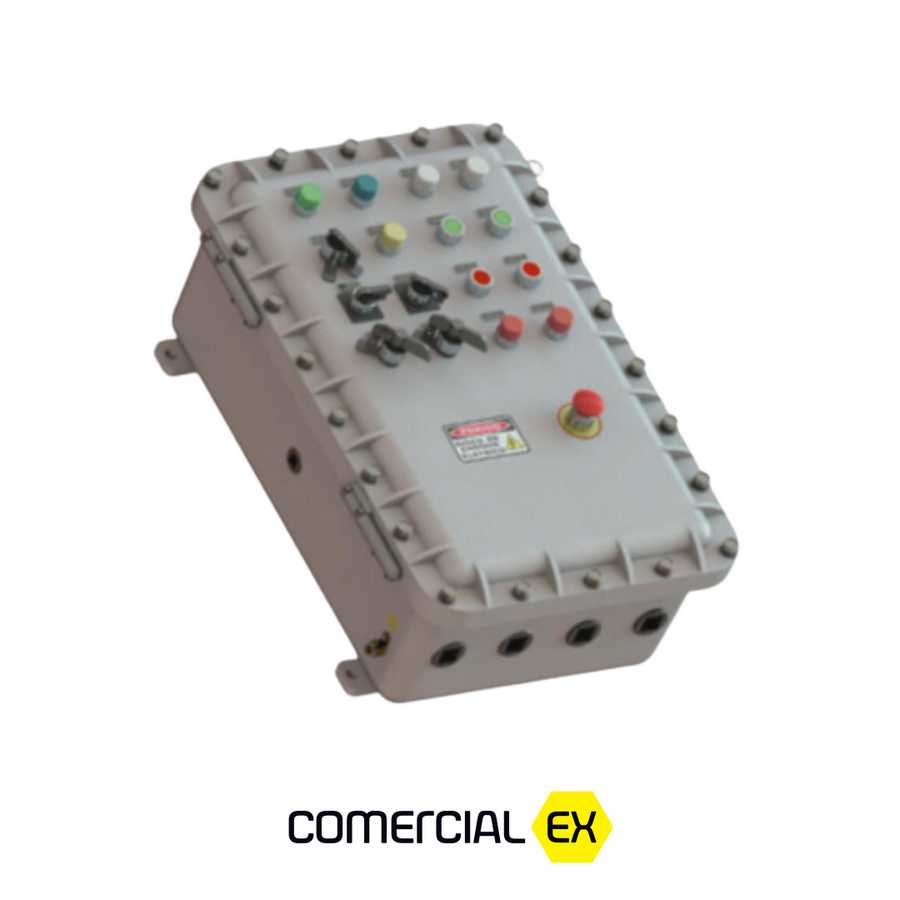

PAINEL À PROVA DE EXPLOSÃO PERSONALIZÁVEL

O Painel à Prova de Explosão Personalizável é indicado para uso seguro em áreas classificadas com atmosferas explosivas, abrangendo as Zonas 1, 2, 21 e 22. Este painel é essencial para a blindagem de disjuntores, chaves faca, chaves magnéticas, interruptores, fusíveis, botões Ex push-button, entre outros, oferecendo proteção contra danos mecânicos. Em caso de explosão, o gás contido permanece isolado, eliminando o risco de propagação ao ambiente.

Especificações Personalizáveis:

• Montagem Personalizada: Desenvolvida conforme as necessidades de cada projeto. Para mais detalhes, consulte nossos especialistas!
• Certificação INMETRO: Todos os painéis são montados de acordo com o certificado de conformidade homologado.
• Dimensões Adaptáveis: Painéis projetados para se adequar a diferentes tipos de aplicações, como partida de motores, automação, instrumentação, quadros de distribuição e comando, e botoeiras.

Características Técnicas:

• Material: Fabricado em liga de alumínio de alta resistência mecânica com baixos teores de cobre para garantir durabilidade.
• Tampa: Disponível nas versões Baixa, Plana, Média e Alta, fixada com parafusos de aço inoxidável com cabeça sextavada.
• Revestimento: Resistente a agentes químicos, mecânicos e exposição solar, na cor cinza Munsell N 6.5, com placa de montagem na cor laranja.
• Terminal de Aterramento: Externo, para cabos de até 6 mm² (modelos 14P a 14Q) e até 25 mm² (modelos 14M a 14G).
• Fixação do Painel: Por meio de quatro parafusos, conforme o tamanho do painel ou especificações do projeto.

Dimensões:

Instalação Mecânica:

• Proteção Contra Corrosão: As juntas à prova de explosão devem estar devidamente engraxadas.
• Manutenção da Integridade do Painel: Juntas flangeadas ou roscadas devem permanecer sem pintura; superfícies usinadas e roscadas devem ser protegidas contra arranhões ou danos.
• Conformidade com Grau de Proteção IP: Certifique-se de que o IP do equipamento corresponde à área antes da instalação.
• Conexões e Acessórios Certificados: Todos os acessórios, como prensa-cabos à prova de explosão, devem ter certificação válida para a área classificada, de acordo com a ABNT NBR IEC 60079-14.

Instalação Elétrica:

• Verificação das Características Elétricas: Antes da instalação, confira os detalhes nos desenhos aprovados e na plaqueta do equipamento.
• Sistema de Aterramento: Conecte os terminais de aterramento ao sistema de aterramento da edificação, conforme a norma ABNT NBR 5410.
• Cuidados com Prensa-Cabo: Use uma ferramenta adequada para apertar o prensa-cabo, evitando danos ao cabo e perda do grau de proteção.
• Instalação com Eletrodutos: Para instalação com unidade seladora e sistema de eletroduto, utilize cabos singelos ou cabo multipolar com prensa-cabo, conforme a ABNT NBR IEC 60079-14.

Instruções de Montagem e Teste:

1. Instale a Unidade Seladora: Sele o eletroduto após a passagem dos condutores e a conexão ao painel.
2. Fixação da Tampa: Aperte os parafusos de fixação da tampa de forma cruzada, conforme torque especificado no descritivo técnico.
3. Ensaios Pré-Operacionais: Realize testes conforme as normas nacionais antes de colocar o painel em funcionamento.

Marcação e Normas:

• Marcação:
  • Ex db IIB T6…T3 Gb IP66W
  • Ex tb IIIC T80 °C…T200 °C Db IP66W
• Conformidade com Normas:
  • ABNT NBR IEC 60079-0:2020
  • ABNT NBR IEC 60079-1:2016
  • ABNT NBR IEC 60079-31:2022
